金物工法プレカット・1

概要・特徴
耐震・耐食性能
金具使用例

柱脚金具 HDC 土台継手金具 GJ-10 和室バリアフリーGDS-10BF
ホゾパイプ GP ホールダウンパイプ HDP 柱脚金具 PBH-63


金物工法と在来工法
金物工法とは、在来工法による仕口加工の接合方法に置き換える形で、金属製の金物による接合に適する加工及び接合を行う方法です。
利点としては、高い耐震・耐久性能、作業工程の簡素化、加工による木材の断面欠損が減少し強度を維持でき、さらには森林資源を節約できる事などが揚げられます。

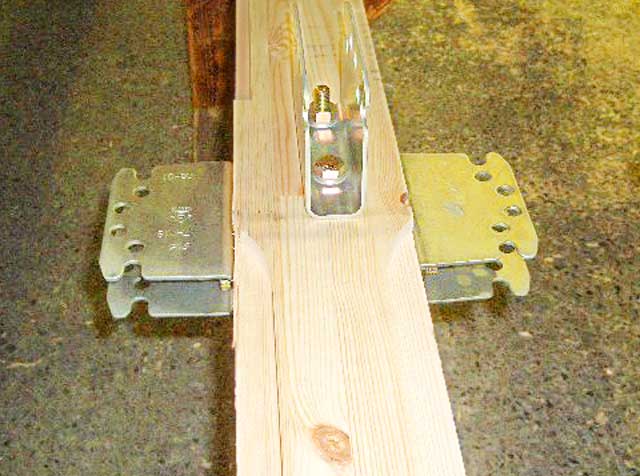

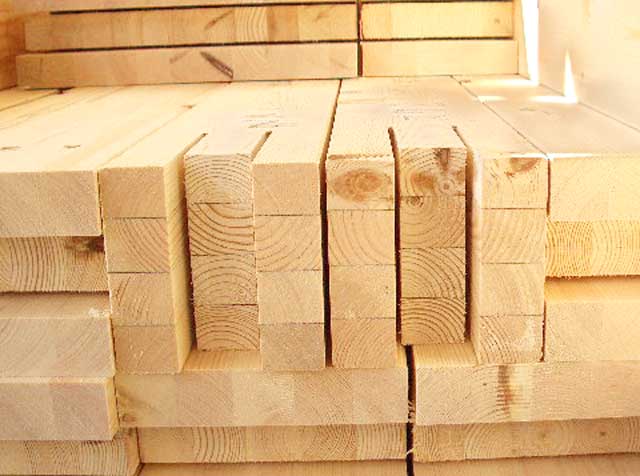

加工された木材 金物を取付けた柱材 施工完了後

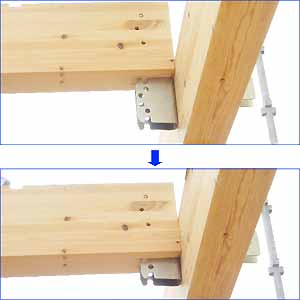

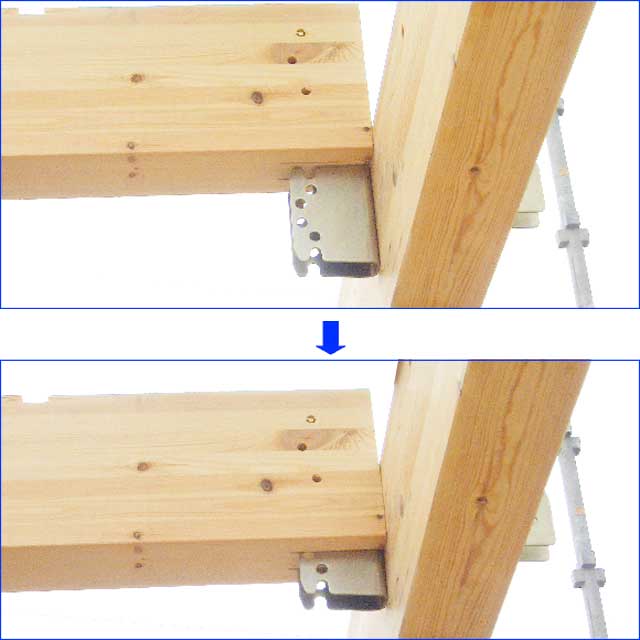

使用される木材は、接合金物が入る部分のみが加工され、金物の取付けもシンプルです。現場での組上げ工程では、指定箇所に打ち込まれた後、ボルトで留められます。

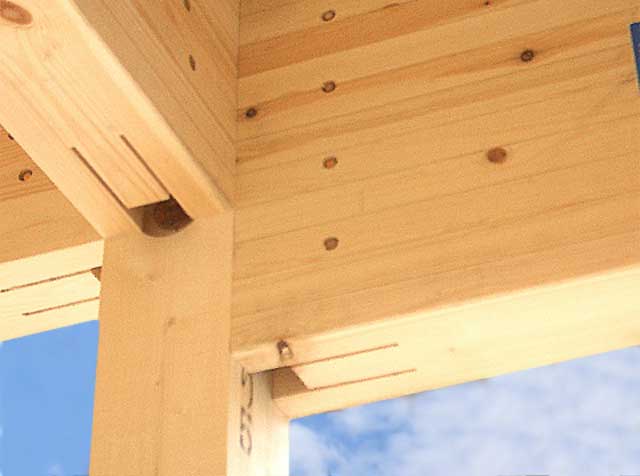

施工完了後の外観は、基本的に金物が露出する部分はありません。
※写真はクリックで拡大されます(別ウインドウ)

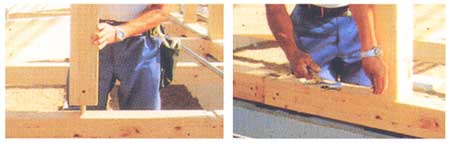

現場での組上げ工程


概要
FUYOの「金物工法プレカット」は、「在来工法プレカット」に更なる作業性・耐久性の向上を目指すべく、新開発されました。
これは、オープン金物の株式会社タツミの製品「TEC-ONE P3」を採用したフヨウプレカットの「金具接合工法」で、木造軸組工法の「継ぎ手」「仕口」部分(蟻仕口・鎌仕口・ホゾなど)をアゴ掛け金物・ホゾパイプなどの金具に置き換え、ボルトとドリフトピンで緊結する接合金具を用いる工法です。
汎用性をもたせたオープン金物部材の為、同業他社においても、この金物を使用した「金物工法」は多数ありますが、特にフヨウプレカットでは、株式会社タツミとの緊密な提携により、金具の性能を確実に生かせるように基礎への配慮・厳格な金物取付位置の調整などを行っております。


特徴

特徴その1 在来工法と比べると・・・
(1) 耐震強度がアップします。
接合部分の耐力が数値化されており、許容応力度計算が可能であり、設計プランの自由度が高まります。
(2) 寸法精度が高まります。
(3) 作業者にとって施行が容易で、上楝までの期間の短縮が計れます。

金物工法の作業例

特徴その2 他社の金物工法と比べると・・・
(1) 金物がオープン化されており、誰でも購入できることから、コストダウンでき、競争力に優れています。
(通常の金物工法では、その開発者だけが独占的に販売しており、非常なコストアップの原因となっています。)
(2) 耐水・耐腐食に優れています。
(ストロンジンクJコート処理・新溶融メッキ仕上げ)
(3) 金物の角部分に丸みをつけ、施工時の安全性を高めています。

特徴その3 FUYOの金物工法は・・・
(1) 他社製品より低コスト。
(2) ホゾパイプ用金具(GP)の代わりにホールダウン柱脚金具(HDP)を使用することで、建物はより強固になり、且つ金物の種類の特徴を統一化してCAD入力ミス、施工ミスを防止できます。
(3) 隅角金具の柱脚には隅角プレートを使用せず、ホールダウン柱脚金具(HDP)を標準仕様として、(2)と同様の理由で、CADミスを防止しています。
(4) 特殊なCAD入力設定による、ピン穴とピンの位置関係により小梁・孫梁・ひ孫梁に至まで、通常起こる横架材の天端のズレをなくしています。
また梁が金具を引っ張り合う状態、梁の中心部に応力がかかるように工夫されています。
(5) FUYOでは金物工法で最も重要となる基礎との緊結に力を注いでおり、提携先の株式会社タツミのTEC-ONE P3の技術資料に基づいた基礎の施工を施工主様・工務店様にお願いしており、耐震性を確固たるものにしております。


さらに詳しい内容については、株式会社タツミのTEC-ONE P3資料及び金物工法技術資料又は、説明用パンフレットをご覧下さい。
技術資料は株式会社タツミ サイト内の「ダウンロード」ページより各種資料データが配布されています。(観覧にはAdobe Readerが必要です)
パンフレットについては、当社へE-Mailにてご請求下さい。
